柔性链板输送机，一种情形组合立体输送系统，采用铝合金框架，塑钢输送链。

柔性链板输送机是一种情形组合立体输送系统，采用铝合金框架，塑钢输送链。具有灵巧、轻便、美观，标准化的结构，模块化设计，安装快速，随意、系统稳定、紧凑、安静、无污染，广泛用于卫生要求高,场地范围小,洁净,自动化程度高的生产线配套使用.具有转弯半径小,爬坡强等优点. 药厂,化妆品厂,食品厂,轴承厂等行业.是自动化连线理想的便捷产品。

此系统可大可小，伸缩自如、操作简便，可制成托、推、挂、夹各种输送方式，组成集料、分流、分检、合流各种功能，加装各种气动、电动、机动自控装置，并根据用户不同的需要，形成各种形式的生产流水线。

柔性输送机的基本组成结构

柔性输送系统的基本组成包括中央控制系统和柔性输送带。中央控制系统一般由PLC或PC或单片机、传感器、控制台、执行元件组成，而柔性输送带则由以下基本部分构成。

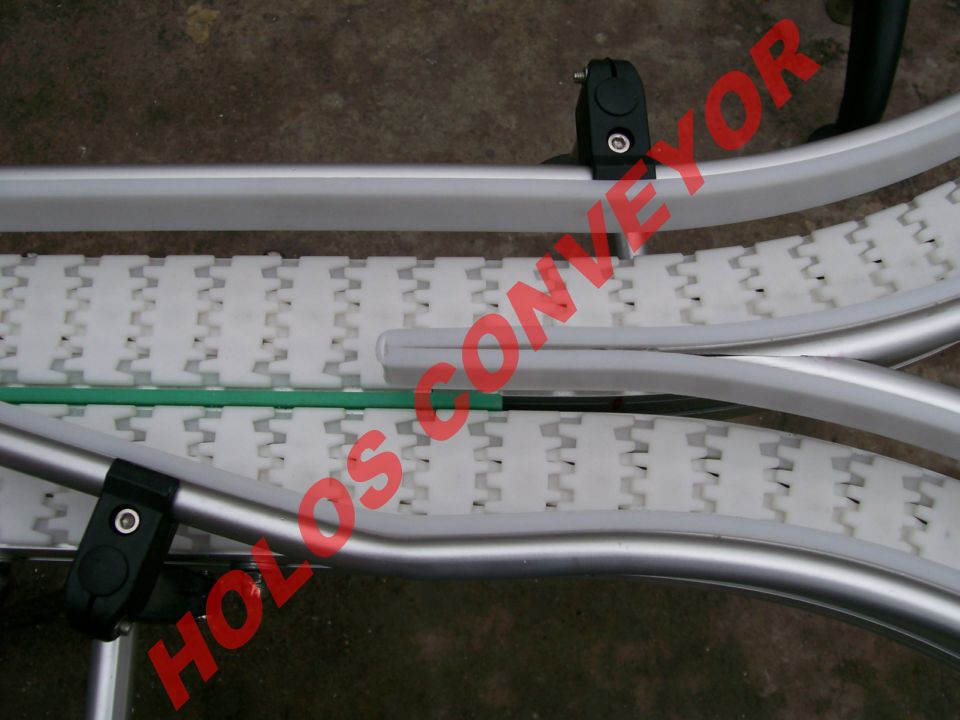

(1)输送链：由高强度工程塑料制成。可分为平板链、通用链、钢顶链、楔形连、滚珠链、毛刷链、弹性链等。输送链利用两节链节之间经过精心设计的相互错开的让位结构和铰链配合，使输送链能够在水平方向和竖直方向上自由拐弯，从而实现整个输送带在空间上拐弯。

(2)输送梁：由表面经阳极氧化处理的铝合金型材或不锈钢材料和摩擦滑轨构成。可分为标准型、加强型。

(3)输送架体：也是由表面经阳极氧化处理的铝合金型材或不锈钢材料构成。分为轻型、中型、重型。

(4)驱动装置：由粉末冶金工艺压铸成型的铝制驱动头尾构成。分为单驱动、双驱动和中间驱动等。主动元件一般为电机。

(5)导向装置：可使物料始终在链板中间位置运行的两边护栏。

(6)转弯装置：链板转弯时的内支撑装置。分为水平弯头、垂直弯头、水平轮弯头及水平轮等。

(7)附件：有连接件、盛液盘等。

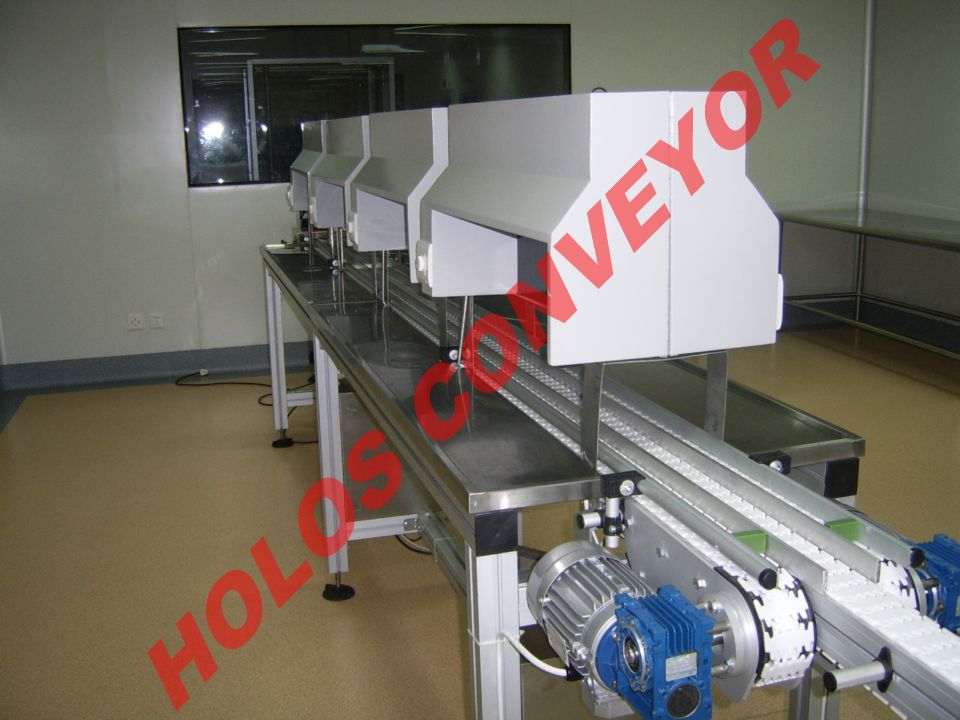

将以上部件组装起来，就成为一台柔性输送机。如图1所示。当然，可以根据需要，在输送带上安装一些自动分检装置、组装装置、检测装置，以提高效率。

2、柔性输送机的特点

柔性输送机具有以下特点：

(1)洁净：整条输送线由高强度工程塑料链板与表面经阳极氧化的铝合金异型材组装而成。链板一般为纯白色，设备运行无需润滑，没有污染，不会被腐蚀，符合GMP规范。

(2)安静：设备运行声音<30dB。

(3)灵巧：由可任意拆装的组件装配成具有弹性的输送系统，配合不同半径的垂直和水平弯道，可以在任意的3D空间内输送产品，并可随时随地按照生产现状进行调整。可以完成水平、爬坡、垂直、转弯、螺旋、夹持、悬挂、翻转、旋转等输送形式。无需因延长自动生产线而更换整个输送带。

(4)简便：整体输送线安装无需任何特殊工具，只需常用手工工具，即可由单人完成基本拆装工作。

(5)稳定：稳定的性能和导向装置可保证被输送的产品在输送的过程中不发生翻到和滑落。

3、柔性输送机的贡献

通过安装柔性输送机，实现了输送至任意地点的可能性，减少了人工搬运的人力和时间，不但减少了人工支出，还提高了整个生产线的效率。而且，由于促使了工序的连续性，减少了制程品(WIP)的堆积和临时用地，节约了工厂生产用地，提高用地的使用效率。另外，柔性输送机跟升降配合，还可以实现货物在各楼层间输送的功能。

柔性输送机对工业自动化的贡献可以用省力来表示。　柔性输送机凭借其组装的灵活性和空间自由性、操作简便，可制成托、推、挂、夹各种输送方式组成集料、分流、分检、合流各种功能，并可根据不同的需要加装各种气动、电动、机动自控装置，形成各种形式的生产线和仓储流水线，实现效率的提高、成本的节约和效益的增长。柔性输送机在未来的使用将会越来越广泛。
