柔性链板输送线的结构组成及工作原理

1、结构组成：

中央控制系统：以 PLC、PC 或传感器为核心，通过精准信号采集与逻辑判断，实现输送全流程自动化管理，就如同人的 “智慧大脑”，指挥着输送线的各项运作。

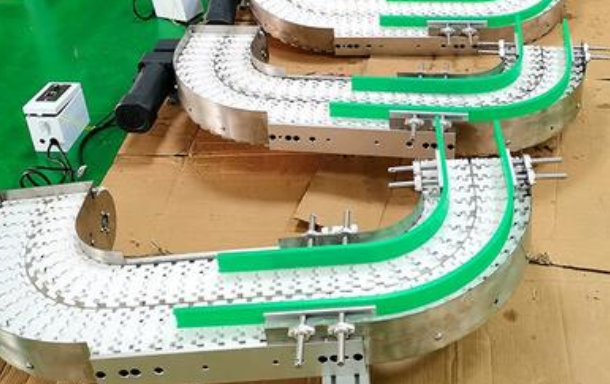

柔性输送带：包含多个部分。输送链采用高强度工程塑料材质，耐磨耐腐蚀，能长效稳定承载物料;输送梁由阳极氧化铝合金或不锈钢材质制成，前者美观耐用，后者可满足食品、医药等洁净场景需求;输送架体分为轻型、中型、重型规格，可适配不同负载场景;驱动装置为铝制驱动头尾搭配单 / 双 / 中间驱动方式，电机提供强劲动力，以适应长短距离、均匀 / 变化负载的需求;导向装置是两侧的护栏，可确保物料沿预定路径精准运行，减少偏移风险;转弯装置包括水平 / 垂直弯头、水平轮等内支撑组件，助力输送链灵活转弯，突破直线布局限制。

2、工作原理：

通过电机驱动链条转动，使连接在链条上的链板移动，从而带动放置在链板上的物料按照预设的路径进行传输。链板之间经过精心设计的相互错开的让位结构和铰链配合，使得输送链能够在水平、垂直和斜向等多个方向上自由拐弯，实现物料在不同方向上的输送和转运.
