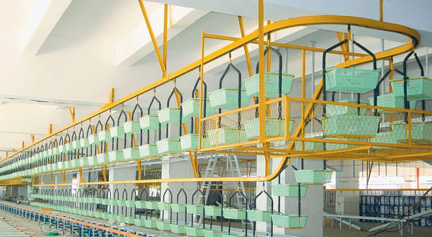

悬挂式柔性输送线的结构组成

悬挂式柔性输送线是一种先进的物料输送系统，以下将从其结构组成方面进行详细介绍：

牵引链条：是悬挂式柔性输送线的核心传动部件，要求在水平和垂直方向都具有较好的挠性，以适应空间线路的走向。常见的有可拆卸链条和双铰接链，可拆卸链条一般用于小车载重量较大的情况，双铰接链则适用于小车载重量在 1000N 以下的轻型悬挂式输送机。

滑架：用来支持货物的吊具，并使它沿着架空轨道运行，或者用来支持链条质量，以免链条产生过大的挠度。滑架的滚轮有闭式和开式两种，当悬挂输送机要通过高温烘干室时，一般选用开式滚轮。

架空轨道：通常采用工字钢或特种箱型断面型钢制成，可以固定连接在屋架、墙或柱子上。为了消除滑架在线路垂直弯折处的升起现象，还应装有导向作用的反轨。

回转装置：用于实现悬挂式输送线在水平面内的转向，可利用转向链轮、带槽光轮或滚子组来实现，选用的原则取决于牵引构件的形式、牵引链条的张力和转向半径。

拉紧装置：用来改变由于链条的磨损、温度变化等原因引起的链条长度伸长而造成的张紧问题，常用的拉紧装置有重锤式、弹簧式和气动液压式。

驱动装置：放置在线路张力较大处，用于为输送线提供动力，使牵引链条运动。当线路长度不超过 500m 时，一般只放置一个驱动装置，当线路很长或比较复杂时，则需要放置多个驱动装置，常见的有角型驱动装置和履带驱动装置。

安全装置：包括在驱动链轮或传动装置中装设的保险销，以及在上升区段和下降区段安装的捕捉器，以防止输送机的驱动机构和行走部分在偶然过载下被破坏，以及防止牵引链条断裂或松脱时造成事故。
